產(chǎn)品詳情

 針狀焦制備反應(yīng)釜

針狀焦具有CTE低、易石墨化等特點(diǎn)，是生產(chǎn)高功率和超高功率石墨電極的優(yōu)選材料。在針狀焦的形成過(guò)程中，原料油需要經(jīng)歷中間相小球體的生成、長(zhǎng)大、融并等歷程，發(fā)育為廣域中間相，然后再在氣流的作用下形成線(xiàn)型紋理結(jié)構(gòu)，最后固化制得針狀焦。在焦化初期，體系內(nèi)部要避免出現(xiàn)過(guò)大的擾動(dòng)，以保證中間相小球體緩慢、平穩(wěn)地發(fā)育，中間相的發(fā)育程度直接影響著針狀焦的產(chǎn)品性能；在“拉焦”階段，體系內(nèi)需要不斷有氣流勻速逸出，將廣域中間相拉成線(xiàn)型結(jié)構(gòu)。

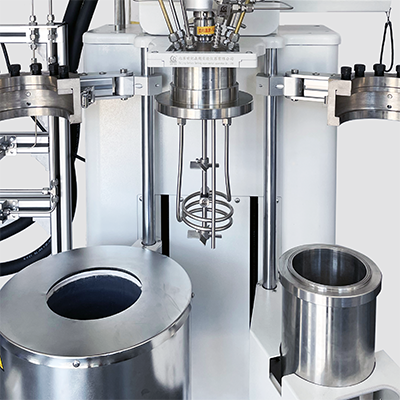

針狀焦制備反應(yīng)釜，現(xiàn)有技術(shù)在針狀焦制備過(guò)程中，需要為廣域中間相的形成提供一個(gè)緩和、平穩(wěn)的環(huán)境，避免反應(yīng)體系出現(xiàn)過(guò)大的擾動(dòng)。相反，在焦化反應(yīng)中后期，又需要體系內(nèi)部不斷有氣流勻速逸出，將廣域中間相拉成線(xiàn)型紋理結(jié)構(gòu)。

   針狀焦不僅用于超高功率的石墨電極，而且也用于熱結(jié)構(gòu)石墨和特種炭素制品的原材料。非延遲焦化生產(chǎn)針狀焦的方法”，將生產(chǎn)針狀焦的原料預(yù)熱到未成焦溫度380-440°C后，加入焦化全自動(dòng)反應(yīng)器中，原料注入體積量為焦化全自動(dòng)反應(yīng)器容積的1/2-3/4 ;停止進(jìn)料后，關(guān)閉焦化全自動(dòng)反應(yīng)器進(jìn)料口，控制焦化全自動(dòng)反應(yīng)器溫度以升溫速率0.5-500C/min升溫至460-510°C，保持溫度不變進(jìn)行焦化反應(yīng)3-24小時(shí)；焦化反應(yīng)過(guò)程中控制焦化反應(yīng)器內(nèi)壓力為0.5-3MPa。該方法沒(méi)有考慮不穩(wěn)定中間相在液相碳化過(guò)程中溫度與時(shí)間的關(guān)系，容易使小球體在沒(méi)有得到充分成長(zhǎng)、融并前就固化成鑲嵌結(jié)構(gòu)，而不能到針狀流線(xiàn)紋理發(fā)達(dá)的針狀焦。
